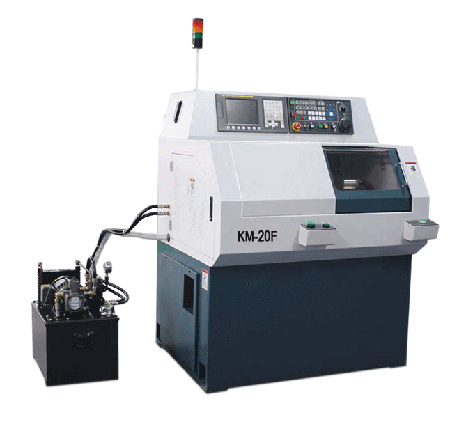

KM-20F

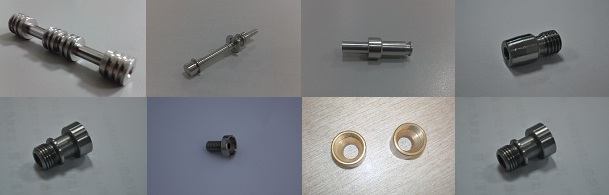

加工實例：
牙科部件
性能特點：
<!--[if !supportLists]-->1.<!--[endif]-->采用日本先進技術。
<!--[if !supportLists]-->2.<!--[endif]-->直排刀方式。
<!--[if !supportLists]-->3.<!--[endif]-->數控系統：FANUC-Oi-Mate-TD。
<!--[if !supportLists]-->4.<!--[endif]-->精密直線導軌，絲杠來自日本THK。
<!--[if !supportLists]-->5.<!--[endif]-->重復定位精度達到0.0025mm以內。
<!--[if !supportLists]-->6.<!--[endif]-->快速位移18m/min。
<!--[if !supportLists]-->7.<!--[endif]-->加工范圍：汽車零部件，手機零部件以及各種回轉體零件。
機床技術規格：
|
KM-20系列 |
單位 |
參數 |
|
|
加工能力 |
床身最大回轉直徑 |
mm |
Ф240 |
|
最大加工直徑x長度 |
mm |
Ф100x100 |
|
|
最大棒料加工直徑 |
mm |
Ф20 |
|
|
主軸 |
主軸轉速 |
rpm |
60-6000 |
|
主軸通孔直徑 |
mm |
Ф26 |
|
|
最大行程 |
X軸 |
mm |
230 |
|
Z軸 |
mm |
200 |
|
|
快速移動速度 |
X軸 |
m/min |
18 |
|
Z軸 |
m/min |
18 |
|
|
刀具 |
安裝刀具座數量 |
ea |
8 |
|
外徑刀柄 |
mm |
12x12 |
|
|
內徑刀桿直徑 |
mm |
ф25 (標準) |
|
|
刀具座中心高 |
mm |
35 |
|
|
電機 |
主軸電機 |
KW |
3.7/5.5 |
|
X軸電機功率 |
KW |
0.75 |
|
|
Z軸電機功率 |
KW |
0.75 |
|
|
潤滑泵電機 |
KW |
0.04 |
|
|
冷卻泵電機 |
KW |
0.18 |
|
|
其他 |
冷卻箱容量 |
L |
60 |
|
潤滑裝置容量 |
L |
1.8 |
|
|
耗氣量 |
L/Min. |
6 |
|
|
機床總功率 |
KVA |
6 |
|
|
機床高度 |
mm |
1460 |
|
|
安裝面積 |
mm |
1200x1350 |
|
|
機床總重量 |
kg |
1100 |
|
|
CNC控制系統 |
- |
FANUC Oi Mate TD |
|
|
精度 |
重復定位精度 |
mm |
0.0025 |
CNC 系統標準配置:
|
控制系統 |
FANUC Oi Mate TD |
|
控制軸數 |
3軸 |
|
聯動軸數 |
2軸 |
|
最小設定單位 |
X:0.001mmZ:0.001mmCS:0.001dec |
|
指令輸入方式 |
絕對/增量 |
|
插補功能 |
直線/圓弧/圓錐/螺紋/剛性攻絲 |
|
切削進給 |
1~10.000mm/min |
|
工具位置補正 |
64組 |
|
輔助機能 |
M2,S4,T4 |
|
停頓時間 |
0~99,999,999s |
|
工進調節倍率 |
0~150% |
|
快速調節倍率 |
F0, F25, F50,F100% |
|
輸入輸出接口 |
RS232C/CF卡 |
|
顯示語言 |
漢語，英語等15種語言 |
|
內存容量 |
512kb |
標準附件：
|
1 |
冷卻系統 |
1套 |
|
2 |
防護裝置 |
1套 |
|
3 |
潤滑裝置 |
1套 |
|
4 |
夾頭適配器 |
1個 |
|
5 |
彈簧夾頭 |
1個 |
|
6 |
刀座 |
正面(2個),背面(2個) |
|
7 |
標準地腳盤 |
4個 |
|
8 |
機內照明裝置 |
1套 |
|
9 |
電源變壓器 |
1個 |
|
10 |
USB 接口 |
1個 |
|
11 |
三色信號燈 |
1套 |
|
12 |
調整工具 |
1套 |
特殊裝置：
|
1. 排屑器 |
|
2. 腳踏開關 |
|
3. 鉆夾具 |
|
4. 動力刀具 |
|
5. 主軸寸動吹氣 |
|
6. 各種刀座 |
|
7. 主軸CS功能 |
|
8. 液壓夾緊裝置 |
|
9. 精密卡盤裝置 |
|
10. 特制彈簧夾頭 |
|
11.自動送料機 |
|
12.接料裝置 |
