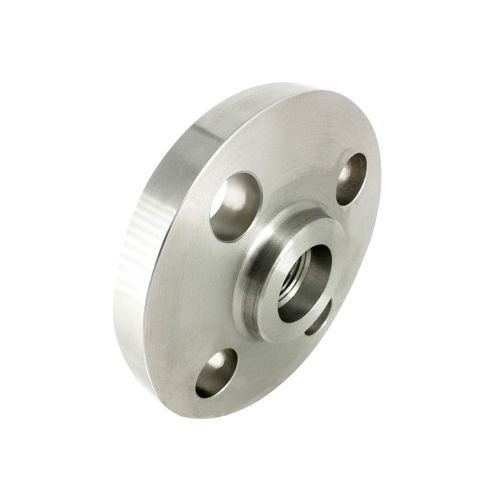

帶頸平焊鈦法蘭
詳細信息：
|
標準 |
ASME,JIS,DIN,GB,GOST |
|
材料 |
鈦 Gr1, Gr2, Gr4, Grade9, Grade 11 等. |
|
尺寸 |
DN10-DN300 |
|
OEM |
支持 |
|
壓力等級 |
PN6,PN10,PN16,PN25,PN40 |
|
工藝 |
鍛造 |
|
密封面類型 |
RF,MFM,TG,FF |
|
類型 |
帶頸平焊法蘭 |
|
包裝 |
出口標準木箱，也可定制 |
|
應用領域 |
石油、化工、船舶、制藥、冶金、機械、沖壓彎頭、食品等 |
規格：
|
公稱尺寸 DN |
鋼管外徑 A? |
連接尺寸 |
法蘭厚度 C |
法蘭內徑 B? |
法蘭頸 |
法蘭高度 H |
||||||||
|
法蘭外徑 D |
螺栓孔中心圓直徑
K
|
螺栓孔直徑
L
|
螺栓孔數量
n(個)
|
螺栓 Th |
N |
R |
||||||||
|
A |
B |
A |
B |
A |
B |
|||||||||
|
10 |
17.2 |
14 |
75 |
50 |
11 |
4 |
M10 |
12 |
18 |
15 |
25 |
25 |
4 |
20 |
|
15 |
21.3 |
18 |
80 |
55 |
11 |
4 |
M10 |
12 |
22.5 |
19 |
30 |
30 |
4 |
20 |
|
20 |
26.9 |
25 |
90 |
65 |
11 |
4 |
M10 |
14 |
27.5 |
26 |
40 |
40 |
4 |
24 |
|
25 |
33.7 |
32 |
100 |
75 |
11 |
4 |
M10 |
14 |
34.5 |
33 |
50 |
50 |
4 |
24 |
|
32 |
42.4 |
38 |
120 |
90 |
14 |
4 |
M12 |
14 |
43.5 |
39 |
60 |
60 |
6 |
26 |
|
40 |
48.3 |
45 |
130 |
100 |
14 |
4 |
M12 |
14 |
49.5 |
46 |
70 |
70 |
6 |
26 |
|
50 |
60.3 |
57 |
140 |
110 |
14 |
4 |
M12 |
14 |
61.5 |
59 |
80 |
80 |
6 |
28 |
|
65 |
76.1 |
76 |
160 |
130 |
14 |
4 |
M12 |
14 |
77.5 |
78 |
100 |
100 |
6 |
32 |
|
80 |
88.9 |
89 |
190 |
150 |
18 |
4 |
M16 |
16 |
90.5 |
91 |
110 |
110 |
8 |
34 |
|
100 |
114.3 |
108 |
210 |
170 |
18 |
4 |
M16 |
16 |
116 |
110 |
130 |
130 |
8 |
40 |
|
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
|
300 |
323.9 |
325 |
440 |
395 |
22 |
12 |
M20 |
22 |
328 |
328 |
355 |
355 |
12 |
44 |
