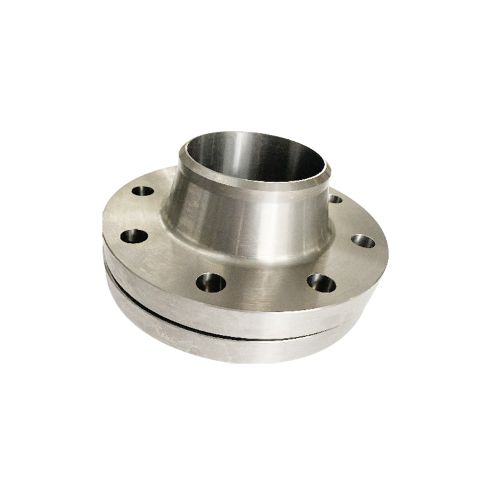

帶頸對焊鈦法蘭
詳細信息:
|
標準 |
ASME,JIS,DIN,GB,GOST |
|
材料 |
鈦 Gr1, Gr2, Gr4, Grade9, Grade 11 等. |
|
尺寸 |
DN10-DN2000 |
|
OEM |
支持 |
|
壓力等級 |
PN10,PN16,PN25,PN40,PN63,PN100,PN160, |
|
工藝 |
鍛造 |
|
密封面類型 |
RF,MFM,TG,FF,RJ |
|
類型 |
帶頸對焊法蘭 |
|
包裝 |
出口標準木箱，也可定制 |
|
應用領域 |
石油、化工、船舶、制藥、冶金、機械、沖壓彎頭、食品等 |
規格：
|
公稱尺寸 DN |
鋼管外徑法蘭焊端外徑 A? |
連接尺寸 |
法蘭厚度 C |
法蘭頸 |
法蘭高度 H |
|||||||||
|
法蘭外徑 D |
螺栓孔中心圓直徑 |
螺栓孔直徑 L |
螺栓孔數量 n(個) |
螺栓 |
N |
S≥ |
H1 |
R |
||||||
|
A |
B |
A |
B |
|||||||||||
|
10 |
17.2 |
14 |
90 |
60 |
14 |
4 |
4 |
16 |
28 |
28 |
1.8 |
6 |
4 |
35 |
|
15 |
21.3 |
18 |
95 |
65 |
14 |
4 |
4 |
16 |
32 |
32 |
2.0 |
6 |
4 |
38 |
|
20 |
26.9 |
25 |
105 |
75 |
14 |
4 |
4 |
18 |
40 |
40 |
2.3 |
6 |
4 |
40 |
|
25 |
33.7 |
32 |
115 |
85 |
14 |
4 |
4 |
18 |
46 |
46 |
2.6 |
6 |
4 |
40 |
|
32 |
42.4 |
38 |
140 |
100 |
18 |
4 |
4 |
18 |
56 |
56 |
2.6 |
6 |
6 |
42 |
|
40 |
48.3 |
45 |
150 |
110 |
18 |
4 |
M16 |
18 |
64 |
64 |
2.6 |
7 |
6 |
45 |
|
50 |
60.3 |
57 |
165 |
125 |
18 |
4 |
M16 |
18 |
74 |
74 |
2.9 |
8 |
5 |
45 |
|
65 |
76.1 |
65 |
185 |
145 |
18 |
8 |
M16 |
18 |
92 |
92 |
2.9 |
10 |
6 |
45 |
|
80 |
88.9 |
89 |
200 |
160 |
18 |
8 |
M16 |
20 |
105 |
105 |
3.2 |
10 |
6 |
50 |
|
100 |
114.3 |
108 |
220 |
180 |
18 |
8 |
M16 |
20 |
133 |
131 |
3.6 |
12 |
8 |
52 |
|
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
|
2000 |
2032 |
2020 |
2325 |
2230 |
48 |
48 |
M45×3 |
54 |
2072 |
2070 |
16 |
30 |
16 |
180 |
